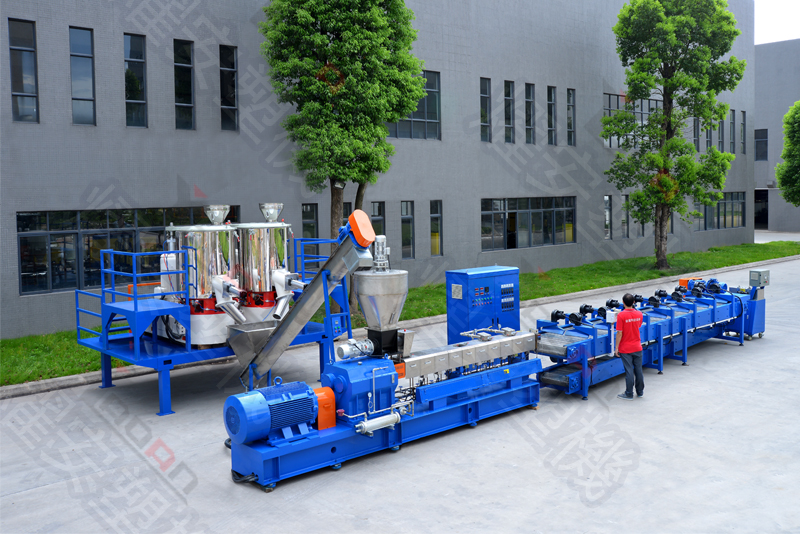

雙螺桿造粒擠出設備

詳細內容

組成結構:

塑膠造粒設備的主機是擠塑機,它由擠壓系統、傳動系統和加熱冷卻系統組成。

塑膠造粒設備擠壓系統:

擠壓系統包括螺杆、機筒、料斗、機頭、和模具,塑膠通過擠壓系統而塑化成均勻的熔體,並在這一過程中所建立壓力下,被螺杆連續的擠出機頭。

1 螺杆:是擠塑機的最主要部件,它直接關係到擠塑機的應用範圍和生產率,由高強度耐腐蝕的合金鋼製成。

2 機筒:是一金屬圓筒,一般用耐熱、耐壓強度較高、堅固耐磨、耐腐蝕的合金鋼或內襯合金鋼的複合鋼管製成。機筒與螺杆配合,實現對塑膠的粉碎、軟化、熔融、塑化、排氣和壓實,並向成型系統連續均勻輸送膠料。一般機筒的長度為其直徑的1530倍,以使塑膠得到充分加熱和充分塑化為原則。

3 料斗:料斗底部裝有截斷裝置,以便調整和切斷料流,料斗的側面裝有視孔和標定計量裝置。
4 機頭和模具:機頭由合金鋼內套和碳素鋼外套構成,機頭內裝有成型模具。機頭的作用是將旋轉運動的塑膠熔體轉變為平行直線運動,均勻平穩的導入模套中,並賦予塑膠以必要的成型壓力。塑膠在機筒內塑化壓實,經多孔濾板沿一定的流道通過機頭脖頸流入機頭成型模具,模芯模套適當配合,形成截面不斷減小的環形空隙,使塑膠熔體在芯線的周圍形成連續密實的管狀包覆層。為保證機頭內塑膠流道合理,消除積存塑膠的死角,往往安置有分流套筒,為消除塑膠擠出時壓力波動,也有設置均壓環的。機頭上還裝有模具校正和調整的裝置,便於調整和校正模芯和模套的同心度。

傳動系統:

傳動系統的作用是驅動螺杆,供給螺杆在擠出過程中所需要的力矩和轉速,通常由電動機、減速器和軸承等組成。

加熱冷卻裝置:

加熱與冷卻是塑膠擠出過程能夠進行的必要條件。

1 現在擠塑機通常用的是電加熱,分為電阻加熱和感應加熱,加熱片裝於機身、機脖、機頭各部分。加熱裝置由外部加熱筒內的塑膠,使之升溫,以達到工藝操作所需要的溫度。

2 冷卻裝置是為了保證塑膠處於工藝要求的溫度範圍而設置的。具體說是為了排除螺杆旋轉的剪切摩擦產生的多餘熱量,以避免溫度過高使塑膠分解、焦燒或定型困難。機筒冷卻分為水冷與風冷兩種,一般中小型擠塑機採用 風冷比較合適,大型則多採用水冷或兩種形式結合冷卻;螺杆冷卻主要採用中心水冷,目的是增加物料固體輸送率,穩定出膠量,同時提高產品品質;但在料斗處的冷卻,一是為了加強對固體物料的輸送作用,防止因升溫使塑膠粒發粘堵塞料口,二是保證傳動部分正常工作。

輔助設備:

塑膠造粒設備的輔機主要包括放線裝置、校直裝置、預熱裝置、冷卻裝置、牽引裝置、計米器、火花試驗機、收線裝置。擠出機組的用途不同其選配用的輔助設備也不盡相同。如還有切斷器、吹幹器、印字裝置等。
